[设计艺术]末日下有办法使用手工方式制作基本的电子元件吗？比如电容，二极管和三极管? |
| [收藏本文] 【下载本文】 |
|
末日下有办法使用手工方式制作基本的电子元件吗？比如电容，二极管和三极管? 关注问题?写回答 [img_log] 技术 模拟电路 电子元件 电路设计 电子电路 末日下有办法使用手工方式制作基本的电子元件吗？比如电容，二极管和三极管? |
|
电容我倒是用手工制作过。 刚进玻璃制造业国企时当了3个月的电工（实习期）。某日值夜班，突然有电话说玻璃纤维织布车间一台设备坏了，赶紧过去检查，发现是该设备的电源滤波电容炸了。深更半夜地到哪里去找电容？ 我突然想自己来制作一个电容。我回到电工班找了两卷铝箔胶带，把两卷胶带绕在空心塑料细管上。绕制的起始端埋了两根铜线做引出线，绕了很大一卷，然后外表面用绝缘胶带缠紧。之后用万用表测量电容容量，记得还不低（具体数值忘了）。接着来到故障设备旁，用烙铁把炸裂的电容拆下，把我手工制作的电容焊上去，之后测试运行，发现系统运行正常，随即投运。也是我运气，如果电源模块坏了，那真的就没办法了。 |
|
|

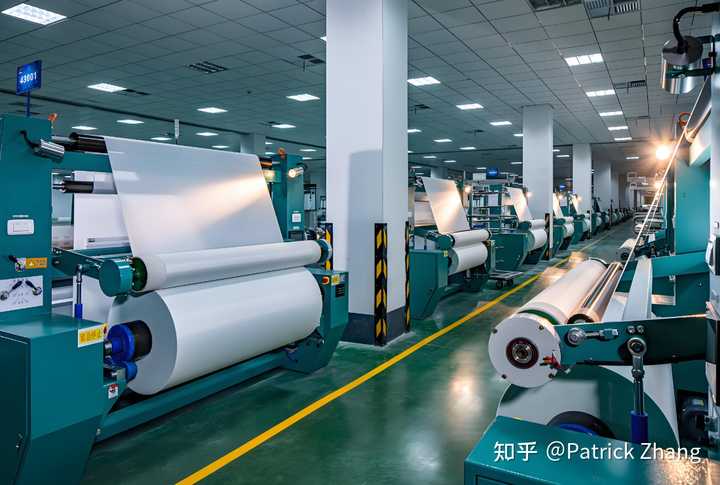

百度图片——玻璃纤维织布车间 第二天交接班时，我让其他电工们把此电容给换了。因为换电容又要停机，造成生产损失，谁也不想惹麻烦，就这么用下去了。直到几年后我辞职离开国企时还在使用，笑！ 至于二极管和三极管，用手工无法制作吧？我想。 在工作中换电阻很常见。当找不到合适的电阻时，就把小阻值电阻用锉刀锉其表面，提高它的阻值，达到合适值后直接更换旧电阻。这种办法在维修设备时经常使用。 以下链接供参考： |
|
|
如何制作一个πΩ的电阻，并尽可能精确?2501 赞同 · 283 评论回答 还有一次更换小容量电容，也是一时找不到，就直接把两条并接的细电线（带绝缘塑料外皮）用电容公式计算合适的长度，剪切绕制后再用胶带裹紧，直接焊在电路板上，当临时电容使用，效果也不错。 总之，办法是人想的。在紧急情况下，相对来说电容是最容易手工制作的。 就写到这里。 |
|
电阻可以用电阻丝绕出来，电阻丝很多废品里都能拆出来，例如坏了的各种电热器具，包括电饭煲、热得快等。如果要避免寄生电感效应，可用双线反向并绕的方法。 电容可用两层铝箔、铜箔等与两层绝缘纸交叠，再一起卷绕的办法，铝箔可从空烟盒里获取，蜡纸是很好的绝缘纸。小容量电容（几个到几十个皮法）可用废绝缘导线互绕或者绞合的方法制造。铝箔、铜箔等贴在绝缘纸板上，用两块这样的纸板重叠，改变重叠部分面积（例如做成火柴盒那样的推拉式结构），可以做成可变电容。 电感可以直接用废漆包线、废塑料皮导线等废绝缘导线绕制，也可以用废铜丝、废铁丝等绕制，如果没有找到漆包线等绝缘导线，可用织物中拆出的纤维线在金属丝外面包一层，这样就可以匝间绝缘。 有绕制电感的能力，再收集一些磁铁、铁皮等，就可以制造简单的电声器件，例如简易耳机、喇叭等。 晶体二极管可用天然矿石晶体代替，用于微弱无线电波检波没问题，煤块里经常可以找到天然黄铁矿晶体，加上金属丝就可以制造矿石检波器，即一种粗糙的点接触肖特基二极管。 有这些材料，再用废导线、废铁丝等架一根10米以上长度的长天线，另外埋一根地线，做个简单收音机或者收报机是没问题的，夜间可以接收远地电台信号。如果能搞到废燃油汽车电瓶、点火线圈等材料，甚至可以做出火花式发报机，用于较远距离的简单无线通信。 如果还有生产普通白炽灯泡的能力，就可以生产电子管，有电子二极管就可以用于检波和整流，电子三极管可用于放大，相当于真空场效应管，各种基本电路形式就有了。 电池可用废金属、废碳棒等加上食盐水等制作，多做一些串并联起来，也可以供电很长时间。废土中获得可用的汽车发电机、太阳能电池板等应该也可以做到。 |
|

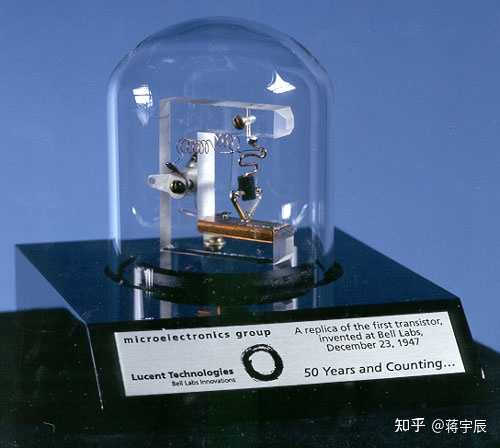

这是第一个BJT双极晶体管的图片。 |
|
|
由于晶体管的基区需要越薄越好，当时没有平面工艺，所以三位科学家（貌似其中一位动手能力极强，但忘记是哪一位了）想出另一种办法，把材料向下压（上面弯曲像弹簧一样的东西），从而得到了可用的双极晶体管。 所以不考虑集成电路的平面工艺，分立的双极型晶体管还是可能的，MOS晶体管有点悬。 ps：初版晶体管感觉浓浓末日风啊哈哈哈！！ |
|
很难，搞真空二极管、三极管可能还容易些，需要先点出玻璃工艺、真空泵、钨的冶炼等技能点。 半导体器件需要理论先行，没有知识基础基本是白干。 半导体器件物理，不用看内容，就看看目录都有啥吧。。。 绪论 半导体和集成电路 历史 集成电路（IC） 制造 参考文献 **部分 半导体材料属性 第1章 固体晶格结构 1.0 概述 1.1 半导体材料 1.2 固体类型 1.3 空间晶格 1.4 金刚石结构 1.5 原子价键 *1.6 固体中的缺陷和杂质 *1.7 半导体材料的生长 1.8 小结 重要术语解释 知识点 复习题 习题 参考文献 第2章 量子力学初步 2.0 概述 2.1 量子力学的基本原理 2.2 薛定谔波动方程 2.3 薛定谔波动方程的应用 2.4 原子波动理论的延伸 2.5 小结 重要术语解释 知识点 复习题 习题 参考文献 第3章 固体量子理论初步 3.0 概述 3.1 允带与禁带 3.2 固体中电的传导 3.3 三维扩展 3.4 状态密度函数 3.5 统计力学 3.6 小结 重要术语解释 知识点 复习题 习题 参考文献 第4章 平衡半导体 4.0 概述 4.1 半导体中的载流子 4.2 掺杂原子与能级 4.3 非本征半导体 4.4 施主和受主的统计学分布 4.5 电中性状态 4.6 费米能级的位置 4.7 小结 重要术语解释 知识点 复习题 习题 参考文献 第5章 载流子输运现象 5.0 概述 5.1 载流子的漂移运动 5.2 载流子扩散 5.3 杂质梯度分布 *5.4 霍尔效应 5.5 小结 重要术语解释 知识点 复习题 习题 参考文献 第6章 半导体中的非平衡过剩载流子 6.0 概述 6.1 载流子的产生与复合 6.2 过剩载流子的性质 6.3 双极输运 6.4 准费米能级 *6.5 过剩载流子的寿命 *6.6 表面效应 6.7 小结 重要术语解释 知识点 复习题 习题 参考文献 第二部分 半导体器件基础 第7章 pn结 7.0 概述 7.1 pn结的基本结构 7.2 零偏 7.3 反偏 7.4 结击穿 *7.5 非均匀掺杂pn结 7.6 小结 重要术语解释 知识点 复习题 习题 参考文献 第8章 pn结二极管 8.0 概述 8.1 pn结电流 8.2 产生复合电流和大注入 8.3 pn结的小信号模型 *8.4 电荷存储与二极管瞬态 *8.5 隧道二极管 8.6 小结 重要术语解释 知识点 复习题 习题 参考文献 第9章 金属半导体和半导体异质结 9.0 概述 9.1 肖特基势垒二极管 9.2 金属半导体的欧姆接触 9.3 异质结 9.4 小结 重要术语解释 知识点 复习题 习题 参考文献 第10章 金属氧化物半导体场效应晶体管基础 10.0 概述 10.1 双端MOS结构 10.2 电容电压特性 10.3 MOSFET基本工作原理 10.4 频率限制特性 *10.5 CMOS技术 10.6 小结 重要术语解释 知识点 复习题 习题 参考文献 第11章 金属氧化物半导体场效应晶体管： 概念的深入 11.0 概述 11.1 非理想效应 11.2 MOSFET按比例缩小理论 11.3 阈值电压的修正 11.4 附加电学特性 *11.5 辐射和热电子效应 11.6 小结 重要术语解释 知识点 复习题 习题 参考文献 第12章 双极晶体管 12.0 概述 12.1 双极晶体管的工作原理 12.2 少子的分布 12.3 低频共基极电流增益 12.4 非理想效应 12.5 等效电路模型 12.6 频率上限 12.7 大信号开关 *12.8 其他的双极晶体管结构 12.9 小结 重要术语解释 知识点 复习题 习题 参考文献 第13章 结型场效应晶体管 13.0 概述 13.1 JFET概念 13.2 器件的特性 *13.3 非理想因素 *13.4 等效电路和频率限制 *13.5 高电子迁移率晶体管 13.6 小结 重要术语解释 知识点 复习题 最后还是那句话，各种设定穿回古代或者废土世界之类然后重新发展技术的，我还是推荐这本，人人都曾经有一本而且经常用到，但是又基本不会想起来的宝书： |
|
|
没有平方根立方根对数表三角函数表，你做梦呢？别说制造工厂里的机器了，厂房你都建不起来。 |
|
|
广告 半导体器件物理，不用看具体内容，就看看目录都有啥吧 京东 ￥98.00 去购买? |
|
初代管晶体管就是手搓出来的，体积很大（相比现代晶体管）也没有特别复杂的结构，不过还是需要一些基本的扩散和组装设备，家庭实验室勉强能搞定 |
|
|

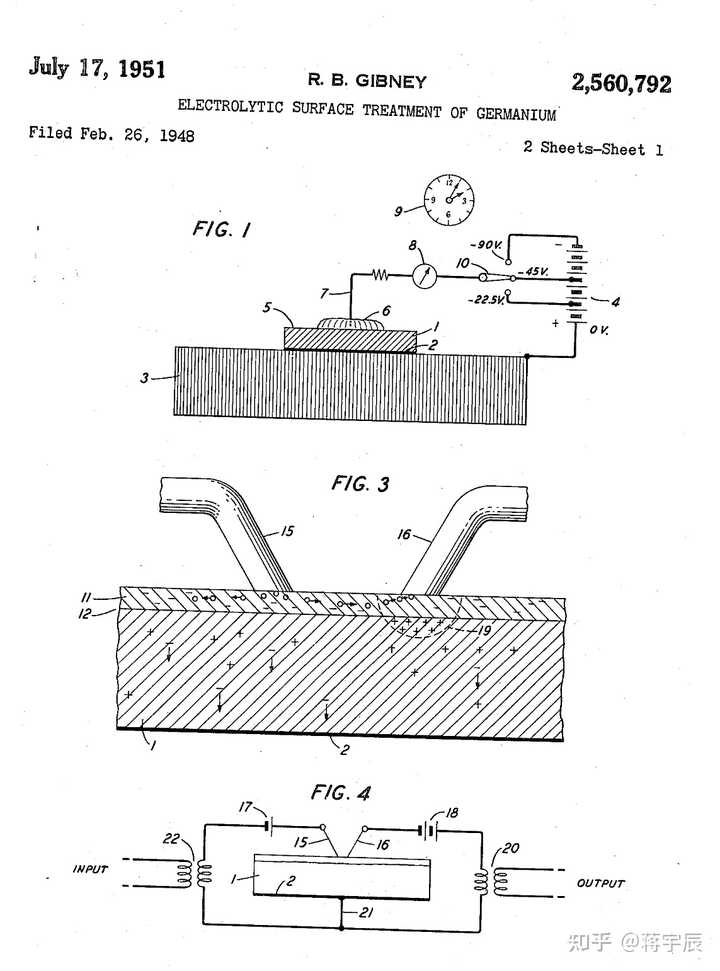

US2560792A |
|
|

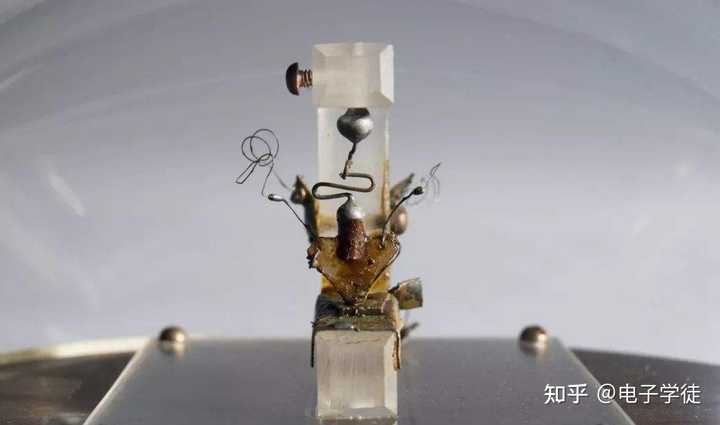

初代晶体管，图源wikipedia |
|
|

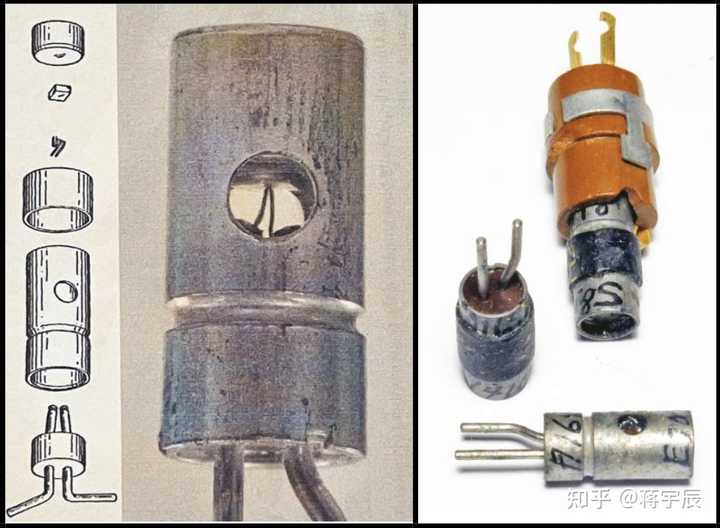

西电A1698晶体管，图源Transistor Museum |
|
原始到什么程度，这是最关键的。 （1）检波二极管，我小时候做矿石收音机，就是用矿石，一个触针来回找收到广播的信号。所以，利用矿石做检波二极管有先例的。 （2）原电池，用不同极板，加化学溶液，做出原电池这也是有先例的。 （3）如果有铜丝，做电感肯定可以，这也有先例。 （4）锡箔纸，金属棒，容器或者介质，做电容也是可以。 （5）碳棒，铅笔芯，金属丝，做电阻也是可以。 三极管没有原始方法制作。 |
|
电容电感可以，前者是铝箔纸裹电解液，后者是线圈裹铁芯。 二极管、三极管有点难。按上世纪五六十年代的技术，手搓晶体管不是不可能。但做这个首先需要制备超纯硅或锗，然后在无尘、隔绝的环境下操作剧毒元素和化合物完成后续步骤。这个得问搞化工的专业人士了，不知道在简陋实验室里手搓能不能搞定所有步骤，且不造成人员伤亡。 或许还是手搓电子管的可行性高一点点。 |
|

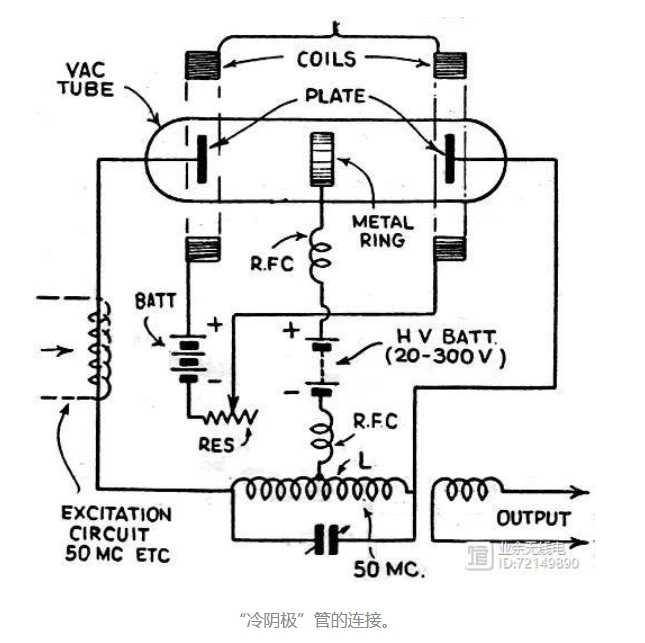

哈哈哈，搁这挖半年前的那个"坟"。 有人回答说末日之后翻垃圾堆，找出材料造。他不想想，核爆都难以毁掉的各种石屎森林废墟里、垃圾堆里有茫茫多的，现成的各种元件可以拆出来，犯得着手造么？包括题主，也在装模作样地自己加难度。 反正俺没想明白，至少在中国，那么大面积、分布范围稀奇古怪的各种光伏，什么样等级的末日，能够抹掉这茫茫多的硅光电池阵列。玄幻级别的都难吧。 不说那么悲观的末日了。 假如某个无聊寂寞空虚冷的题主连同他自己一起扔去了原始时代，如果有充足的现代文明教育下的人力，能够保证有一定生存质量的情况下。开采、冶炼得到某些基础金属，不是大问题。金属加工，应该也不难恢复。有了这些，然后才能有闲得屁股冒油的货，考虑玩题主想要的各种暂时不那么实用的各种玩意。 小容量的电容不难造，uF级别的电容，手造有一定难度。需要基础重工业的进一步发展。 电阻也不怎么难，同样是大阻值的手造有难度。更难的是得到指定的阻值，上面的电容也是如此。 电感也简单。电磁铁、继电器，也跟着来了，都是小case。 某些矿石造的二极管似乎不难(你真的去手工造一个，就知道难不难了。站着说话不腰疼的那种，跪安，退下去吧)，大电流的二极管，高反压的二极管，手造有些难度。 然后是喜闻乐见的三极管了，常见的电子管需要真空，需要灯丝，都是在逼题主设想的那种情况下，简陋的原始工业去死。 当然，不需要灯丝的电子管，在1936年就有某个异想天开的货造出来了，但是一样需要真空。 |
|
|
|
|
|

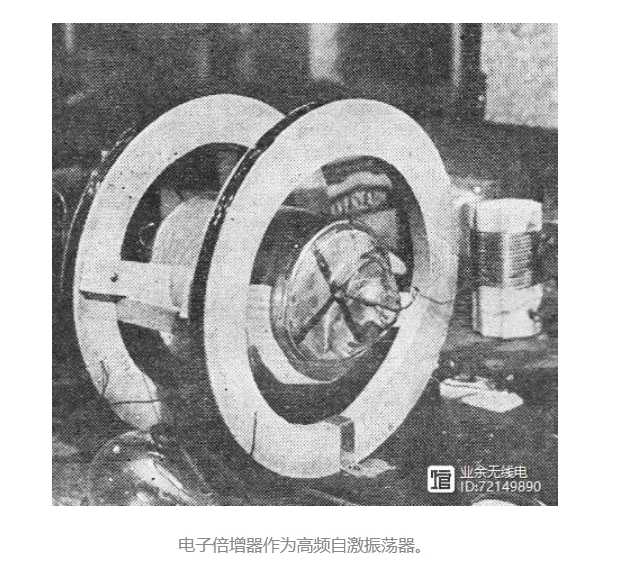

有没有不需要真空，不需要灯丝的电子三极管？还真有，记得看过一个视频，遗憾的是一下子找不到了(想看的，等着俺去慢慢找，要么自己去搜，肯定有)。他用喷灯制造高温得到等离子体，代替灯丝发射热电子，用铁丝、螺钉代替各种电极，造出来了一个不依靠真空的双电子三极管振荡器。 至于半导体三极管，还是等待基础工业慢慢爬吧，急不出来的。 |
|
我们并不需要一个拥有PN结的东东来完成放大任务 历史上使用真空管完成它 曾经是在白炽灯泡的灯丝边上放了一块金属板而发现的，此为二极管；在中间放入金属网，可以得到三极管，它可以通过金属网对灯丝的电压来控制金属板到灯丝的电流，从而实现放大效果 如果我们复制这些路线，可能需要面临的问题更多在于供电，这些东东需要数百伏的电压工作，需要足够的电流加热灯丝；以及如何发挥自己的微操能力 历史上再生式接收机因为依赖于微操调整参数，对操作员的水平有一定的要求 真空管的灯丝热不热乎会显著影响器件性能 |
|
电容，电阻还有电感都不难做，难的是怎么在简陋条件下测定手搓的数值。 二极管和三极管纯靠手搓就不太行了。缺少基础材料的话很难做出来。矿石收音机那种勉强算是，但极限也就这样了。 其实真到末日了，缺啥都不会缺这些东西，每年报废线路板上拆点就够了。废品收购站，垃圾堆里这玩意你要多少有多少。你要想手搓个矿石收音机，难度比你现成的捡一个要大。 |
|
可以不用电吗？用水吧！二极管可以看成单向阀。单向阀可以单向导通，但是无法稳压击穿，但是并不是说做不到哦！反向击穿也是可以做到的，就是在阀门上装个配重，一旦水压超过配重就直接整个阀门打开防水，直到水压小于预设阈值。三极管更简单，可以看成一个小水流推动一个大水流阀门的按钮就行了，纯机械问题。至于电容嘛，大家应该看过下面这个视频 【家里面水龙水压不够，大神自制水瓶增压-哔哩哔哩】 https://b23.tv/FyHBC7H?%E3%80%90%E5%AE%B6%E9%87%8C%E9%9D%A2%E6%B0%B4%E9%BE%99%E6%B0%B4%E5%8E%8B%E4%B8%8D%E5%A4%9F%EF%BC%8C%E5%A4%A7%E7%A5%9E%E8%87%AA%E5%88%B6%E6%B0%B4%E7%93%B6%E5%A2%9E%E5%8E%8B-%E5%93%94%E5%93%A9%E5%93%94%E5%93%A9%E3%80%91%20https://b23.tv/FyHBC7H 送礼物 还没有人送礼物，鼓励一下作者吧 |
|

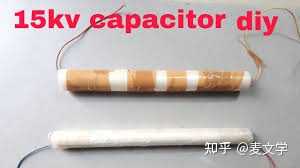

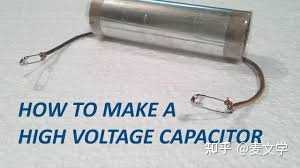

真不如去挖垃圾填埋场。 高压电容， 您可以用封箱胶带和铝箔自己绕。 |
|
|
|
|
|
俺搭的第一个电路， 只有两个元件， 就是二极管和变压器。 |
|
|
那时候还没有充电电池，但同学告诉俺， 电池放完电还是可以充的。 于是俺就到图书馆找了一本人民邮电出版社的书， 查到了一个最简单的充电电路。 幸运的是， 笨重的矽片整流器已经被淘汰了。 通过汕头走私过来的仙童二极管已经在无数嘎己郎的努力下进入了广东的市场， 俺的早餐钱（二两猪肉粉）就换了两个 1n4007. 这个简单笨拙的充电电路，确实是可以用的。 俺为此兴奋了几天。当然，波形是没得看， 只能脑补。多年以后才知道有SPICE仿真。最开始接触的示波器是初中的 SB10 示波器， 老师把它们和中华学习机一起当宝一样收着。因此， 俺只能继续脑补波形。中华学习机呢？ 俺买了一套用户手册， 过干瘾。 猪肉没吃到， 想想一下猪肉香也是好的。 ** 给干电池充电是危险的， 有爆炸的危险，请注意。 |
|
|

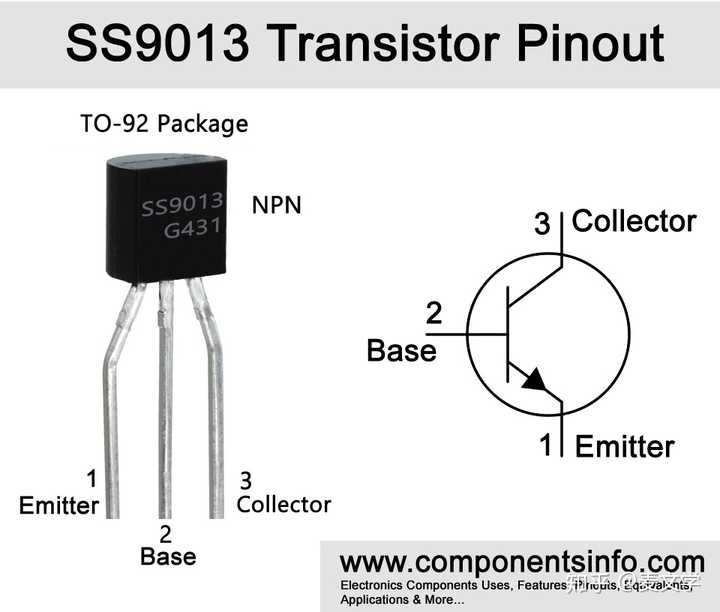

人民邮电出版社上世纪60～80年代的那些电子制作和电子百科全书， 尽管有年代感，仍然是有参考价值的。 只是很多昂贵的国产器件已经被尘土一样便宜的东西顶S在沙滩上了。 例如 F007 以及 5G28 这样的放大器， 可以被几毛钱人民币的 TL061/071/081 替换， F007 可以被 LM741/uA741 替换。3DG6 可以被 9013 或者 2N2222 替换等等不一而足。 您需要查找的，只不过是一份 CROSS REFERENCE LIST。 您可能不知道 200 个 9013 还不到 10 元人民币。 |
|
|
第二个电路， 仍然很简单。 依旧是一个二极管。 |
|
|
但二极管要自己做。 镀锌的铁丝， 酒精灯烧红了以后，慢慢冷却。 当它和铜丝接触就形成了一个理论上的二极管。 这个二极管还有负阻效应， 大家感兴趣不妨自行实验。 不只是隧道二极管才有负阻效应， 这种土法制作的（检波）二极管也能有好玩的负阻效应。 http://www.sparkbangbuzz.com/els/ntype-nr-el.htm?www.sparkbangbuzz.com/els/ntype-nr-el.htm |
|
|
http://sparkbangbuzz.com/zinc-oxide-diode/zinc-oxide-diode.htm?sparkbangbuzz.com/zinc-oxide-diode/zinc-oxide-diode.htm |
|
|
Zinc Negative Resistance Oscillator.?www.sparkbangbuzz.com/els/zincosc-el.htm 俺在红小书的小透明账号 42976060953 请关注转发 送礼物 还没有人送礼物，鼓励一下作者吧 |
|
是手搓晶体二极管和晶体三极管吗？如果是，那真的有点难。 手搓真空二极管和真空三极管，可能稍微简单一点。 |
|
末日看末到什么程度。必须有电力才能发射电磁波。 去看看1920年之前的无线电爱好者怎么来做发射机和接收机就可以。电子方面所有东西都可以自己做，但是干电池、或者电力供应必不可少。 |
|
可以。先写个目录，再查查资料完善详细步骤。毕竟几十年不做，手生了。 第一章 原材料制备 第二章 工具制做 第三章 部分基础元件制做 第四章 部分仪器制作 第五章 手搓元件及基础设备 第六章 分立元件数字电路 第七章 小规模集成电路 第八章 光刻机（微米） |
|
晶体二极管可以用矿石手搓，矿石收音机就是这样的。其实在末日条件下，真空管反而相对容易些，也能搞二极管、三极管，性能可以做的比原始晶体管更好。 |
|
其实问问老一辈的电子爱好者，他们当年大部分其实都玩过了······ |
|
电容电阻电感这些容易，就是金属一种材料，变变形状就好了。 二极管三极管就难了。 |
|
这么年轻就为穿越做准备了？ |
|
二极管可以用矿石代替 |
|
|
